橫流式谷物干燥機是目前最流行的一種谷物干燥機，它的特點是熱風的流向與糧食的流向垂直。圖10-1所示為傳統橫流式干燥機的示意圖，濕糧經斗式提升機被送入干燥機，通過設在干燥機頂部的均布器，使?jié)窦Z分別流入左右兩個網板中間的間隙內，待濕糧充滿后，即可開始干燥作業。在干燥過程中，受排糧一、鹽浴爐的操作技術 1、爐子及溫度控制屏應經常保持清潔，每班后打掃衛生。 2、操作時經常注意控制屏上的紅綠燈是否正常。 3、變壓器及爐子外殼應可靠接地，電流引入處用罩子蓋好。 4、在調節變壓器電壓時，必須先拉閘斷電。 5、中斷停止工作時應將變壓器調至低檔保溫。 6、在長時間使用時，爐子使用溫度不得超過如下規定：堿浴爐：300℃；硝鹽爐：機、抽風機，接著打開加熱開關開始升溫。當出料口溫度達到設定溫度時（一般為130℃左右），啟動料泵和除塵系統。當泵壓達到2MPa后，打開噴槍開始干燥。 帶式干燥機運行后，應及時觀察霧化情況及料泵工作狀況，若出現堵槍現象需立即清洗或更換噴嘴。設備正常運行后，還應定時收料、定時檢查各系統運行情況，記錄各工藝參數，并注意清理振動過濾篩。干燥結束時，應首先關停加熱裝置，停止燃?xì)鈾C(jī)運行。

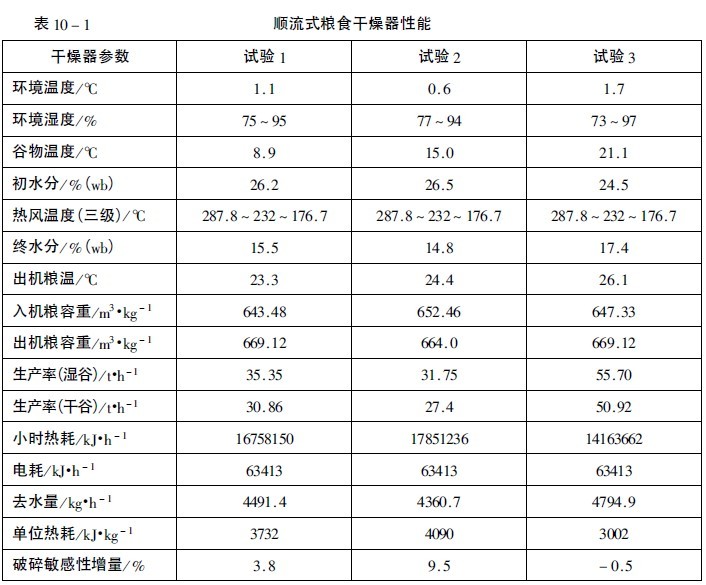

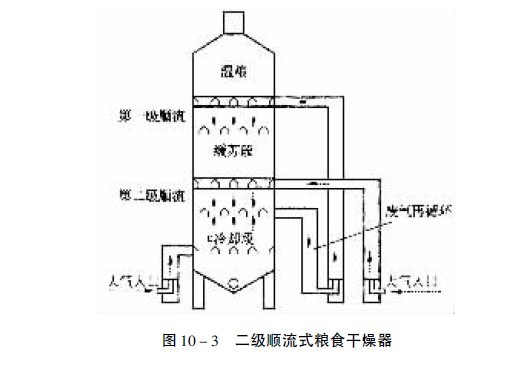

在順流式谷物干燥機中，熱風和谷物的流動方向相同，最熱的空氣首先與最濕的糧食接觸，故可以使用較高的熱風溫度。熱風和谷物同向運動，干燥機內設有篩網，谷物依靠重力向下流動。谷床厚度一般為0.6-0.9m。一個單級的順流干燥機一般均有一個熱風機和一個冷風機，廢氣直接排入大氣，干燥段的風量一般為30-45m?/(min·m?)，冷卻段的風量為15-23m?/(min·m)。由于谷床較厚，氣流阻力大，靜壓一般為1.8-3.8kPa。。大多數的商業化順流干燥機設有兩個或三個順流干燥段和一個逆流冷卻段，在兩個干燥段之間設有緩蘇段。圖10-3所示為一個二級順流式糧食干燥機的示意圖。多級順流干燥機比單級順流有許多優點：1、生產率高；2、由于設有多個緩蘇段，故谷物品質有所改善；3、如果二級以后的排氣能夠循環利用，則單位能耗可以降低。順流干燥機緩蘇段總長度可達4-5.5m，谷物在機內的滯留時間為0.75-5h。在這段時間可以使谷粒內部的水分和溫度均勻化，以利下一步的干燥。表10-1給出了一個新型三級順流干燥機烘干玉米的試驗數據，玉米的初始水分為25%，各級采用的風溫不同，變化范圍為165-285℃。 一、特點： 1、熱風與谷物同向流動。 2、可以使用很高的熱風溫度，如200-285℃而不使糧溫過高，因此干燥速度快，單位熱耗低，效率較高。美國的試驗證明順流干燥機比傳統橫流干燥機節能30%。 3、高溫?zé)犸L(fēng)首先與最濕、最冷的谷物接觸，風溫降低的速度較快。 4、熱風和糧食平行流動，干后糧食的水分均勻一致，干燥質量較好。 5、糧層較厚，糧食對氣流的阻力大，風機功率較大，電耗較高。 6、適合于干燥高水分糧食。 7、順流干燥機內最高糧溫點既不在熱風出口，也不在熱風入口處，而是在熱風入口下的某個位置，該點與糧食流量、水分和熱風風量有關。 二、發展： 1、順流干燥機的糧層較厚，糧食阻力大。熱風入口位置高，散熱損失大，應在結構參數上進行優化，研究其降低能耗的措施。 2、對多級順流干燥機的級數進行優選，并研究順流干燥機的自動控制問題。 3、順流干燥機熱風入口處，漏糧斗的材料和隔熱研究。 4、緩蘇段的參數選擇和效益分析。 5、順流干燥機采用的溫度很高，容易發生火災，火災不僅會使烘干機遭受很大損壞，而且將危及其他谷物處理設施，造成嚴重經濟損失，所以，安全防火是一個值得重視的問題。
