一、倒錐式氣流干燥設備

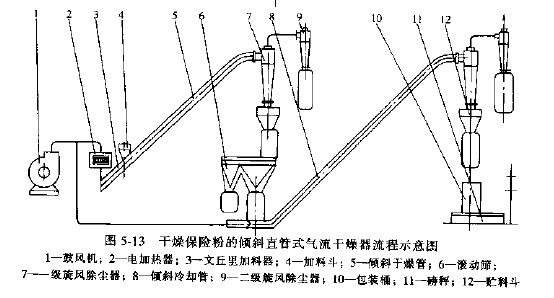

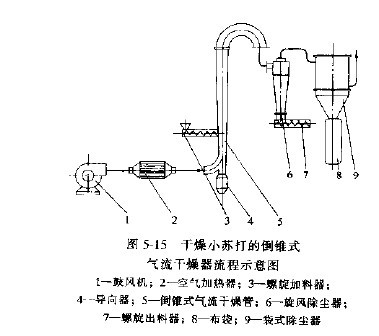

倒錐式氣流干燥設備采用氣流干燥管直徑逐漸增加的結構，因此氣速由下向上漸減，增加了粒子在管內的停留時間，降低了氣流干燥設備的干燥管的高度。像干燥小蘇打的干燥設備，其流程見圖（5-15）生產操作數據見表（5-18）。
二、套管式氣流干燥設備
套管式氣流干燥設備的特點是具有一個套管式氣流干燥管，物料和空氣同時由內官下部進入，然后由頂部進入內外管的環(huán)隙底部排出。由于采用套管，可以減低干燥管高度和提高熱效率。

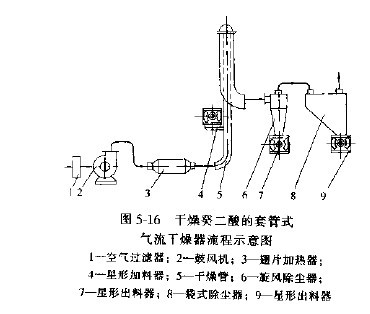

以干燥葵二酸為例的套管式氣流干燥設備的流程如圖（5-16）所示。
三、脈沖式氣流干燥設備

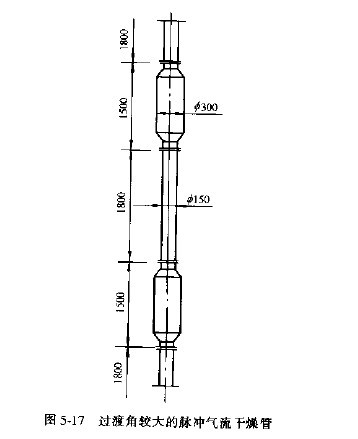

脈沖式氣流干燥設備的特征是氣流干燥管的管徑是交替縮小和擴大。目前脈沖氣流干燥設備的所用管的管型有兩種，一種如圖（5-17）所示，由小管徑至大管徑的過渡角較大；另一種如圖（5-18）所示，其過渡角較小。
采用脈沖氣流干燥管可以充分發(fā)揮加速段具有高的傳熱傳質作用，以強化干燥過程。加入的物料粒子首先進入管徑小的干燥管內，粒子得到加速，當其加速運動終了時，干燥管徑突然擴大，粒子依慣性進入管徑大的干燥管。粒子在運動過程中，由于受到阻力面不斷減速，直至減速終了時干燥管又突然縮小，這樣粒子又被加速，就這樣重復交替地使管徑縮小和擴大，則粒子的運動速度也交替地加速和減速，使空氣和粒子間的相對速度和傳熱面積均較大，從而強化了傳熱傳質的速度。同時，在大管徑內氣流速度下降也相應增加了干燥時間。
以干燥A、S、C.為例，其流程如圖（5-19）所示，生產操作數據如表（5-18）
|
